FLIR OGI로 보이지 않는 CO2 배출물 가시화
독일의 공공 서비스 방송사인 ZDF는 온실가스 이산화탄소(CO2)와 글로벌 비즈니스 잡지 쇼인 마크로의 가격에 대한 다큐멘터리를 제작했습니다. 이를 위해 ZDF 기자인 Manfred Kessler와 사진작가 Armin Vater는 인간에게 보이지 않는 CO2의 존재를 입증하기 위한 신뢰할 수 있는 방법이 필요했습니다. 이들은 열화상 분야의 글로벌 시장 리더인 FLIR Systems와 함께 적합한 솔루션을 찾았습니다. FLIR Systems는 특히 CO2를 시각화하기 위한 카메라를 생산합니다.
3SAT 및 MAKRO 소개
3sat는 ZDF, 오스트리아 방송국 ORF, 스위스 SRG SSR 및 ARD 지역 방송국의 공동 노력으로 운영되는 독일어 무료 광고 방송국입니다. 마인츠에 있는 방송 센터에서 ZDF가 이끄는 이 역은 사내에서 많은 유익한 쇼를 제작합니다. 잡지 쇼인 마크로는 사람, 세부 정보 및 전반적인 글로벌 맥락을 주시하며 글로벌 경제에 대해 매주 보고합니다.

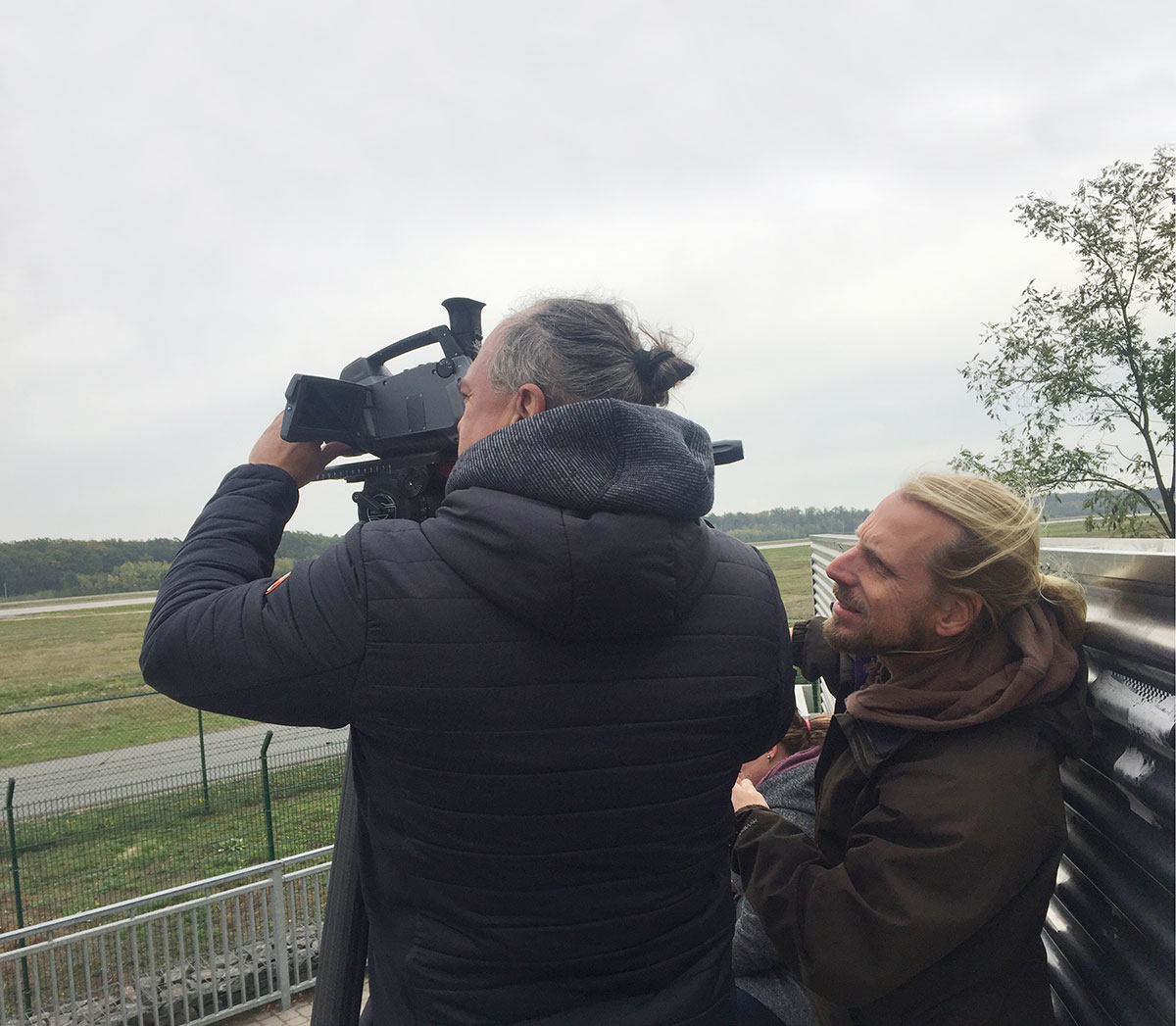

카메라맨 Armin Vater와 동료 Lasse Brünjes가 FLIR GF343으로 프랑크푸르트 공항에서 촬영하고 있습니다.

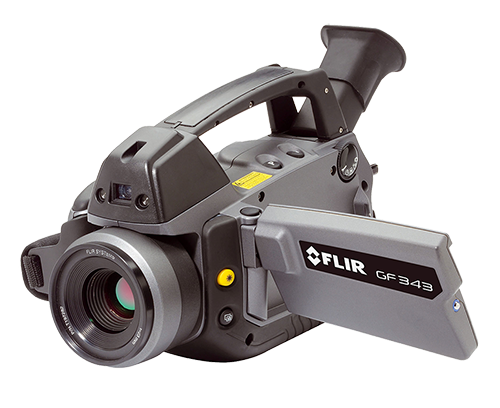

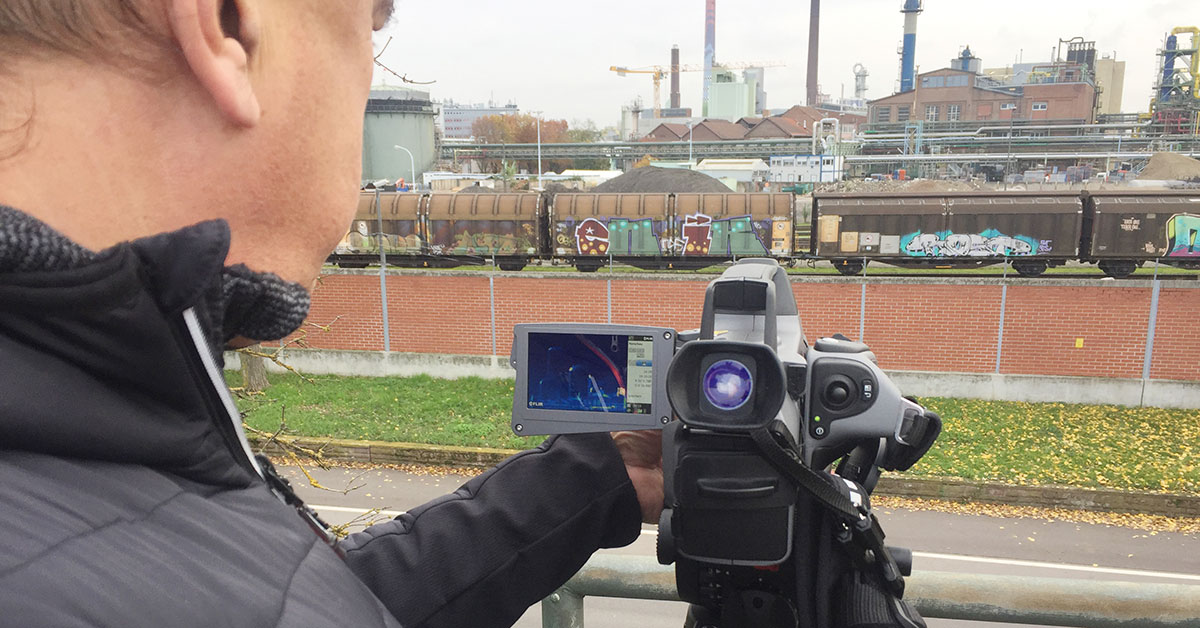

독일 TV에서 작동 중인 FLIR GF343
기자인 Manfred Kessler는 특정 열화상 카메라가 CO2를 시각화할 수 있는 능력을 보여준 동영상을 본 후 FLIR Systems와의 협업을 요청받았다고 말합니다. “비디오에서는 특수 필터가 장착된 열화상 카메라가 사람이나 동물이 CO2를 흡입하는 등 CO2 배출량을 어떻게 시각화하는지 명확하게 볼 수 있습니다. 하지만 이 카메라는 자동차, 비행기 또는 화학 공장의 배출량도 보여줍니다.”

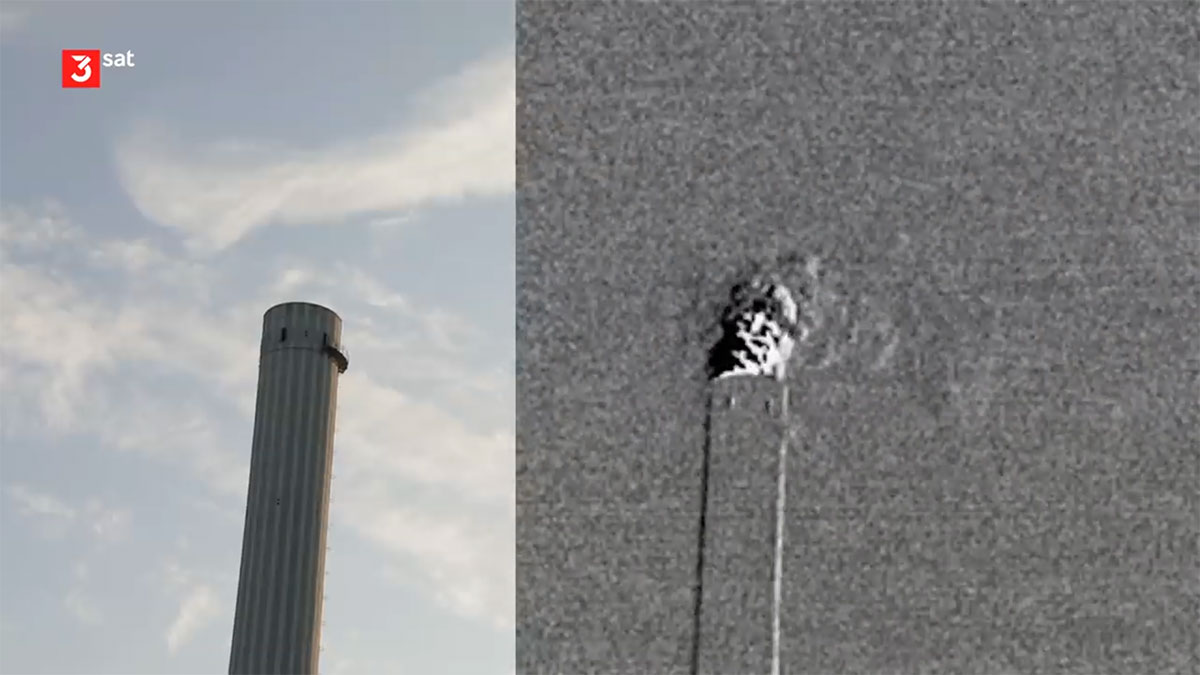

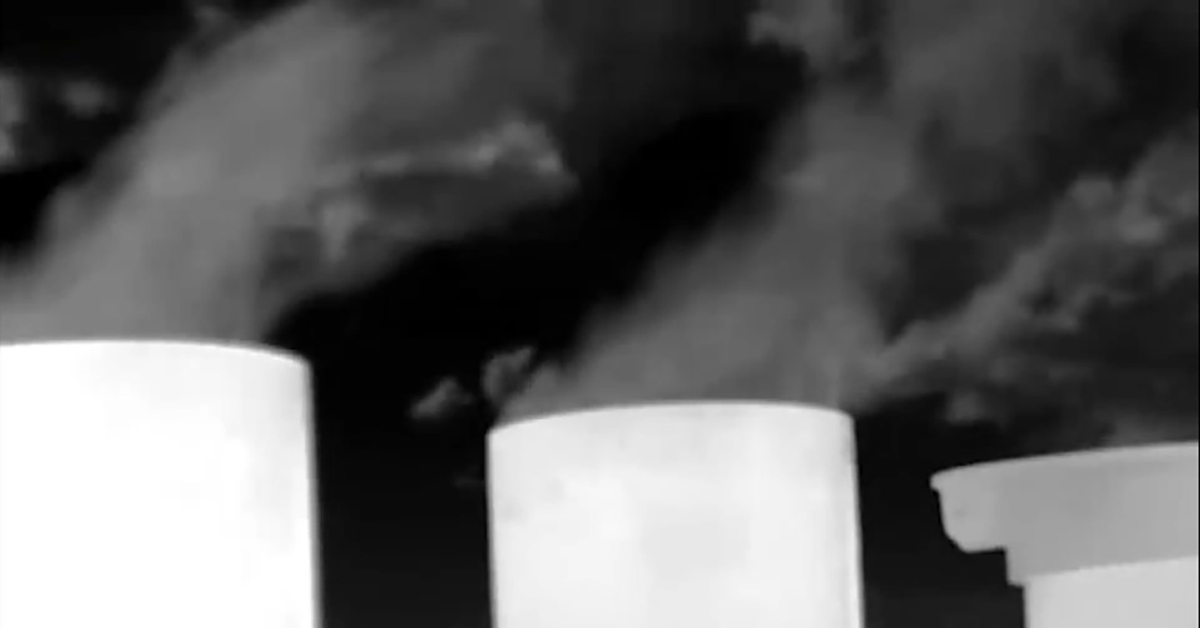

화학 공장의 침니는 육안으로는 비활성으로 보입니다. 그러나 FLIR GF343은 투명한 CO2 배관을 보여줍니다.
물론 모든 열화상 카메라가 가스를 볼 수 있는 것은 아닙니다. 일반적으로 열화상 카메라는 장면의 다양한 온도만 열을 시각화하는 색상으로 표시합니다. 냉각된 검지기, 특정 파장 및 특수 필터가 있는 카메라가 가스를 감지합니다. FLIR ONE® 스마트폰 부착물과 같은 저렴한 옵션으로 최근 몇 년 동안 기존 열화상 카메라가 더 일반화되었지만, 독일 전역에서 CO2를 시각화할 수 있는 카메라는 몇 대에 불과합니다.
카메라 내부의 룩
FLIR GF343은 광전자공학의 적외선 센서에 적합한 재료인 인듐(In) 및 안티몬(Sb) 원소의 화학적 화합물인 인듐 안티모니드(InSb)로 만들어진 고감도 탐지기를 갖추고 있습니다. 이 검출기에는 특수 필터가 장착되어 있어 4200nm~4400nm의 매우 좁은 스펙트럼 범위에서 이미지를 기록할 수 있으며, 이는 CO2를 시각화할 수 있는 적외선 스펙트럼 범위입니다. 그러나 이렇게 작동하려면 디텍터 자체가 매우 차갑아야 합니다. -198°C로 정밀합니다. 이를 위해 카메라에는 매우 낮은 온도를 생성하는 스털링 쿨러가 설치되어 있습니다. 이렇게 하려면 시간이 걸립니다. 쿨러를 켠 후 디텍터가 충분히 차갑고 카메라를 사용할 수 있을 때까지 약 5분 동안 작동합니다.
FLIR GF343은 검출기로 직접 기화된 특수 필터 덕분에 CO2를 시각화할 수 있습니다.
교육, HSM 모드 및 색상 팔레트 선택
사진작가 Armin Vater와 그의 동료 Lasse Brünjes는 촬영 전에 프랑크푸르트에서 FLIR Systems가 FLIR GF343을 운영하는 방법을 소개받았습니다. 카메라의 일반적인 작동 기능(비디오 또는 스틸 이미지 녹화, 설정 변경, 배터리 교체 등)뿐만 아니라 열화상 촬영에 중요한 일부 특수 기능, 예를 들어 올바른 색상 팔레트 선택에 대해서도 학습했습니다. FLIR 카메라는 적외선의 강도에 다양한 색상을 할당하는 다양한 팔레트를 제공하여 이 보이지 않는 스펙트럼을 사람의 눈에 볼 수 있게 합니다. 팔레트는 단색일 수 있으며, 차가운 영역은 어두운 회색으로, 검은색 영역은 밝은 회색과 흰색으로 표시됩니다. 이러한 팔레트는 단순한 색상 톤으로 인해 어두운 환경에서 밝은 흰색 점으로 멀리 떨어진 사람을 더 쉽게 감지할 수 있기 때문에 보안 부문에서 사용되는 열화상 카메라용으로 종종 선택됩니다. 그러나 카메라에는 무지개 팔레트 또는 철색 팔레트와 같은 다른 팔레트도 있으며, 이는 흰색/노란색에서 진한 빨간색/자주색까지 다양합니다. 특수 고감도 모드(HSM)를 사용하면 특히 가스 방출을 명확하게 표시할 수 있어 비디오 이미지를 이동하는 데 도움이 될 수 있습니다.
그러나 이 열화상 카메라를 사용하려면 전문 지식이 필요합니다. 예를 들어, 열화상 카메라로 유리를 조사하는 것은 불가능하므로 유리 렌즈는 없지만 원소 게르마늄으로 만들어진 렌즈는 있습니다. 할리우드 영화에서 볼 수 있듯이 벽을 통해 사람을 인식하거나 시그니처를 가열하는 것도 불가능합니다. 이것은 실제로 순수한 소설입니다.

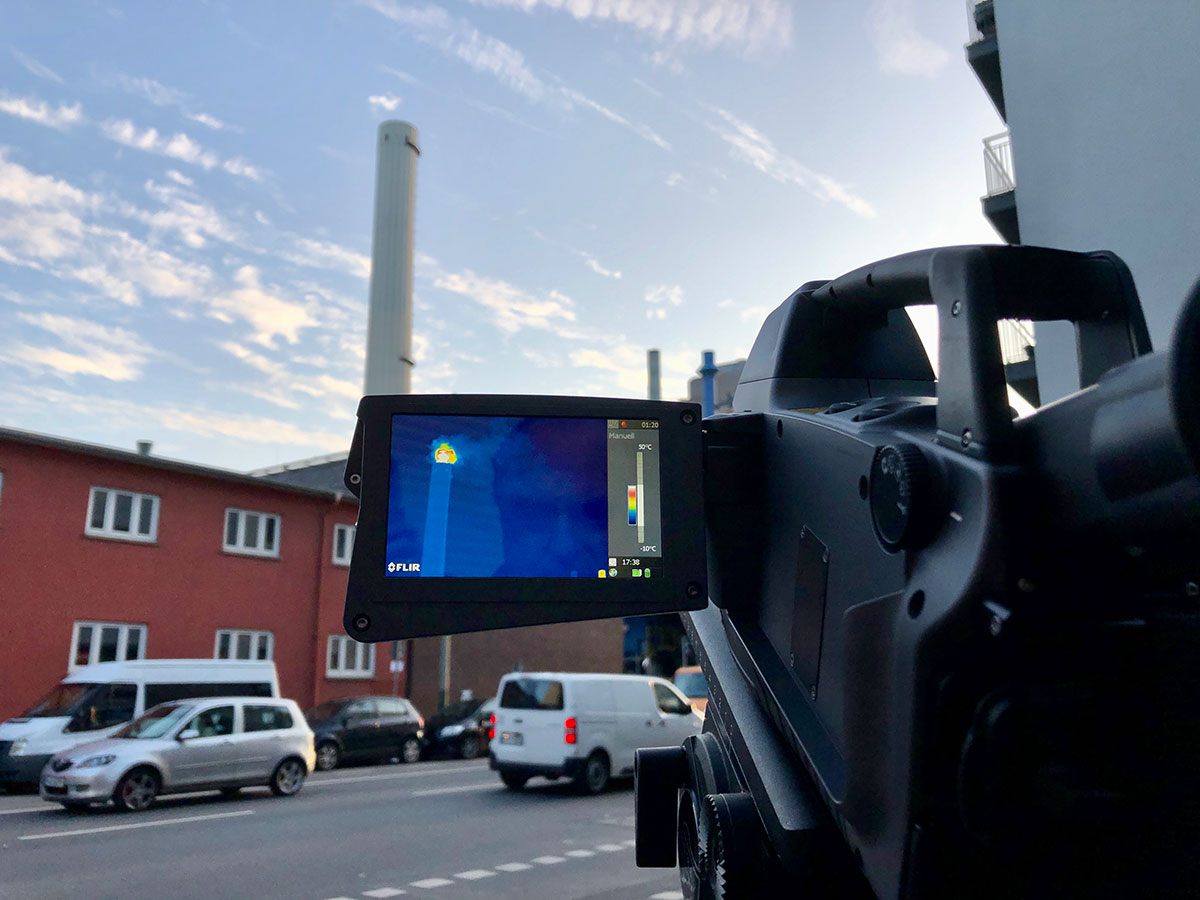

FLIR GF343은 화학 공장의 CO2 배출을 시각화합니다.
그러나 이것이 바로 마크로의 영화 팀이 FLIR GF343으로 달성하고자 하는 것이 아니었습니다. 대신, 카메라맨 Armin Vater와 그의 동료인 Lasse Brünjes는 분주한 교차로에서 자동차의 배기가스, 프랑크푸르트 공항에서 비행기의 CO2 배기가스, 화학 공장의 굴뚝, 주거용 건물의 굴뚝을 촬영했으며 숨을 내쉬는 사람들도 촬영했습니다. 이로 인해 놀라운 통찰력이 얻어졌습니다. 화학 공장의 침니가 육안으로는 비활성으로 보였지만 FLIR GF343은 투명한 CO2 배관을 보였습니다.
다큐멘터리 팀은 이 보고서에 대한 결과를 더 이상 공개하지 않을 것이지만, 최종 방송은 제조, 여행 및 기타 산업에서 발생하는 CO2 배출에 대한 더 많은 통찰력을 제공합니다. 마크로 에피소드는 2019년 12월 3Sat에 방송되었으며 2023년 12월 12일까지 마크로 미디어 센터에서 온라인으로 볼 수 있습니다. FLIR GF343에 대한 자세한 내용은 flir.com/gf343 참조하십시오.
