전기 패널 검사를 안전하게 수행하는 방법

전기로 인한 사고나 부상은 치명적인 결과로 이어질 확률이 특히 높습니다. 실제 2020년 데이터를 기준으로 보면, 전기 사고는 전체 직장 내 유해 물질/위험 요인 등 노출로 인한 사망 사고의 5분의 1을 차지했으며, 사망 원인 1위로 꼽힌 바 있습니다(NIOSH, 2020).

이처럼 민감한 전기 부품을 다룰 때는 절대로 방심해서는 안 됩니다.

에너지가 집중된 이러한 환경에서는 관리가 조금만 소홀해도 큰 위험으로 이어질 수 있고, 평범해 보이는 행동 하나도 자칫 치명적인 결과를 초래할 수 있습니다. 이 가이드에서는 전기 패널을 안전하게 점검하기 위한 핵심 단계에 대한 정보와 점검 과정을 체계적으로 관리할 수 있도록 한눈에 확인할 수 있는 체크리스트가 함께 제공됩니다.

전기 점검의 중요성 이해하기

제조업은 세계에서 가장 위험한 산업 중 하나입니다. 영국 보건안전청(Health & Safety Executive, HSE) 자료에 따르면, 제조업은 영국에서 두 번째로 치명적인 산업 분야로, 매년 1,000여 건의 부상 사고가 HSE에 보고되고 있습니다.

산업 현장의 엔지니어나 작업자 입장에서는 시설 내 전기 시스템의 안전을 확보하는 것이 매우 중요합니다. 전기 점검은 생산 작업에 앞서 잠재적인 위험요소를 파악하는 데 중요한 역할을 합니다. 예기치 않은 가동 중단이나 긴급 유지보수는 결국 인건비는 물론, 생산 라인 전체에 연쇄적으로 발생하는 손실까지 감안하면 막대한 비용 손실을 야기할 수 있습니다.

전 세계적으로 산업 시설에서 사용되는 전기의 양은 막대한데, 미국만 해도 산업 분야가 전체 에너지 소비의 3분의 1을 차지하고 있습니다(미국 에너지정보청, 2022). 산업 현장에서 이렇게 중요한 자원의 공급이 멈추는 것은 결코 바람직하지 않으므로, 정기적인 전기 점검은 기업의 연속성을 확보하는 데 필수적인 요소입니다.

하지만 전기 점검은 단순히 법적 의무를 지키는 것에 그치는 것이 아니라, 사람의 생명과 재산을 보호하고 산업 공정이 원활하게, 그리고 끊김 없이 운영될 수 있도록 하는 데 그 진정한 목적이 있습니다. 철저한 점검을 통해 산업 엔지니어들은 위험 요소를 사전에 파악하고, 사고를 예방하며, 장비의 수명을 연장할 수 있습니다.

그러나 2020년 기준, 전기 산업 분야의 사고 건수가 1980년에 비해 3분의 1 이상 감소했음에도(NIOSH, BLS, 2020), 전기가 지닌 본질적인 위험성은 여전히 변함이 없습니다.

방심은 곧 치명적인 결과로 이어질 수 있으므로, 전기 엔지니어들은 가장 일상적인 점검에서도 항상 경계를 늦추지 않아야 합니다. 그런 면에서 다소 의외일 수 있지만, 실제로 패널을 직접 눈으로 확인하고 점검하는 일은 모든 전기 패널 점검 과정의 마지막 단계에 해당합니다. 전기 점검 시, 작업자는 다음과 같은 절차를 따라야 합니다.

환경 내 모든 잠재적 위험 요소 파악

전기 점검을 시작하기 전에, 반드시 환경에 대한 포괄적인 위험 평가를 실시해야 합니다. 특히, 노출된 배선, 습기가 많은 구역, 회로 과부하, 그 밖에 위험을 유발할 수 있는 모든 조건 등 잠재적인 위험 요소를 식별해야 합니다.

예를 들어, 작업 환경이 특히 습하거나 습기에 취약하다면, 수율이나 효율에 영향을 주지 않는 범위 내에서 부품을 통과하는 전압을 낮출 수 있는지 고려해 볼 필요가 있습니다. 만약 가능하다면, 접지 변압기를 사용하는 것만으로도 점검을 수행하는 작업자 뿐만 아니라 주변의 다른 직원이나 인근에 있는 사람들의 위험을 크게 줄일 수 있습니다. 이처럼 환경에 내재된 다양한 위험과 기회를 정확히 파악하면, 엔지니어는 안전을 해치지 않으면서도 시정 조치의 우선순위를 정할 수 있습니다.

장비와 전원 공급이 목적에 적합한지 확인

모든 전기 장비가 본래의 용도에 적합하며, 알맞은 전원 공급원을 통해 작동되고 있는지 반드시 확인해야 합니다. 여기에는 전압 호환성, 회로 보호 장치, 접지 시스템 등이 제대로 갖추어져 있는지 점검하는 것이 포함됩니다. 장비에 공급되는 전력이 목적에 부합하지 않을 경우, 오작동, 과열, 심지어 전기 화재가 발생할 수 있습니다.

‘이 장비가 안전한가?’, ‘용도에 맞는가?’라는 질문을 할 때는 단순히 패널만 볼 것이 아니라, 전체 환경을 함께 고려해야 하는데, 이때는 단순한 직선적 사고가 아니라, 다양한 측면을 함께 생각하는 유연한 사고가 필요합니다. 예를 들어, 화학 증류소, 광산, 수처리장 등 폭발 위험이 있는 시설에서는 점검에 사용하는 장비 자체가 위험 요인이 될 수 있습니다. 이럴 때는 점검 장비가 오히려 위험을 유발하지 않도록 ‘화기 작업 허가(Hot Work Permit)’를 신청해야 합니다. 또한, ATEX 등급의 위험 환경에 적합한 FLIR Cx5 열화상 카메라와 같이, 안전하게 밀폐되어 있고 방폭 기능이 있는 점검 도구를 사용하는 것도 한 가지 방법입니다.

잔류 전류 장치(RCD) 설치

잔류 전류 장치(Residual Current Device, RCD) 또는 누전 차단기(Ground Fault Circuit Interrupter, GFCI)와 같은 장치를 설치하면 이상 전류를 감지하고 전기 충격을 예방하는 데 큰 도움이 됩니다. 해당 장치는 단 1/40초 만에 전원 공급을 차단할 수 있어, 전통적인 퓨즈보다 훨씬 민감하게 작동하며, 감전 사고로부터 추가적인 보호를 제공하고 만약의 상황에 신속하게 대처할 수 있는 소중한 시간을 벌어줍니다.

또한 누전이 발생했을 때 이 장치는 신속하게 전원을 차단하여 작업자와 장비를 위험한 전류로부터 보호합니다. 물론, RCD 등의 효과를 유지하려면 정기적인 점검과 유지보수도 반드시 필요합니다.

철저한 사용자 교육

전기 안전의 기본 중 하나는 작업자가 전기 장비를 다루고 관련 작업을 수행할 수 있도록 충분한 교육과 자격을 갖추도록 하는 것입니다.

사업장에서는 전기 안전 수칙, 비상 시 대처 요령, 개인 보호구(PPE) 사용법 등을 포함한 체계적인 교육 프로그램을 마련해 제공해야 하며, 이러한 교육에는 최신 정보를 반영하는 것이 중요합니다. 관련 규정은 새로운 정보가 나올 때마다 자주 변경되며, 사람이 모든 내용을 오래 기억할 수는 없기 때문에 정기적인 재교육과 역량 평가를 통해 최신 정보를 숙지하고 안전 의식을 항상 유지할 수 있도록 해야 합니다.

또한, 유지보수와 관련된 일부 의사결정은 전기 회로에 대한 전문 지식이 없는 사람이 내릴 수도 있습니다. 예를 들어, 작업자가 사전 준비나 적절한 도구 없이 급하게 점검을 지시받는 경우, 반드시 그 위험성을 설명하고 필요한 경우에는 작업을 거부할 수 있어야 합니다.

안전을 위해 작업자가 부당하거나 문제 있는 지시에 대해 자유롭게 의견을 제시할 수 있는 개방적인 작업 환경을 조성하는 것이 매우 중요합니다. 여러분의 회사에는 이러한 문화가 조성되어 있습니까?

FLIR 열화상 기술로 잠재적인 결함을 안전하게 진단

전기 패널 내 이상을 감지하는 데 있어 가장 큰 어려움 중 하나는 부품이 눈에 잘 보이지 않는다는 점입니다. 플라스틱 케이스나 보호용 튜브 안에 부품이 들어 있기 때문에, 특히 좁은 공간에서는 전기적 결함의 발생 위치를 찾기가 쉽지 않습니다.

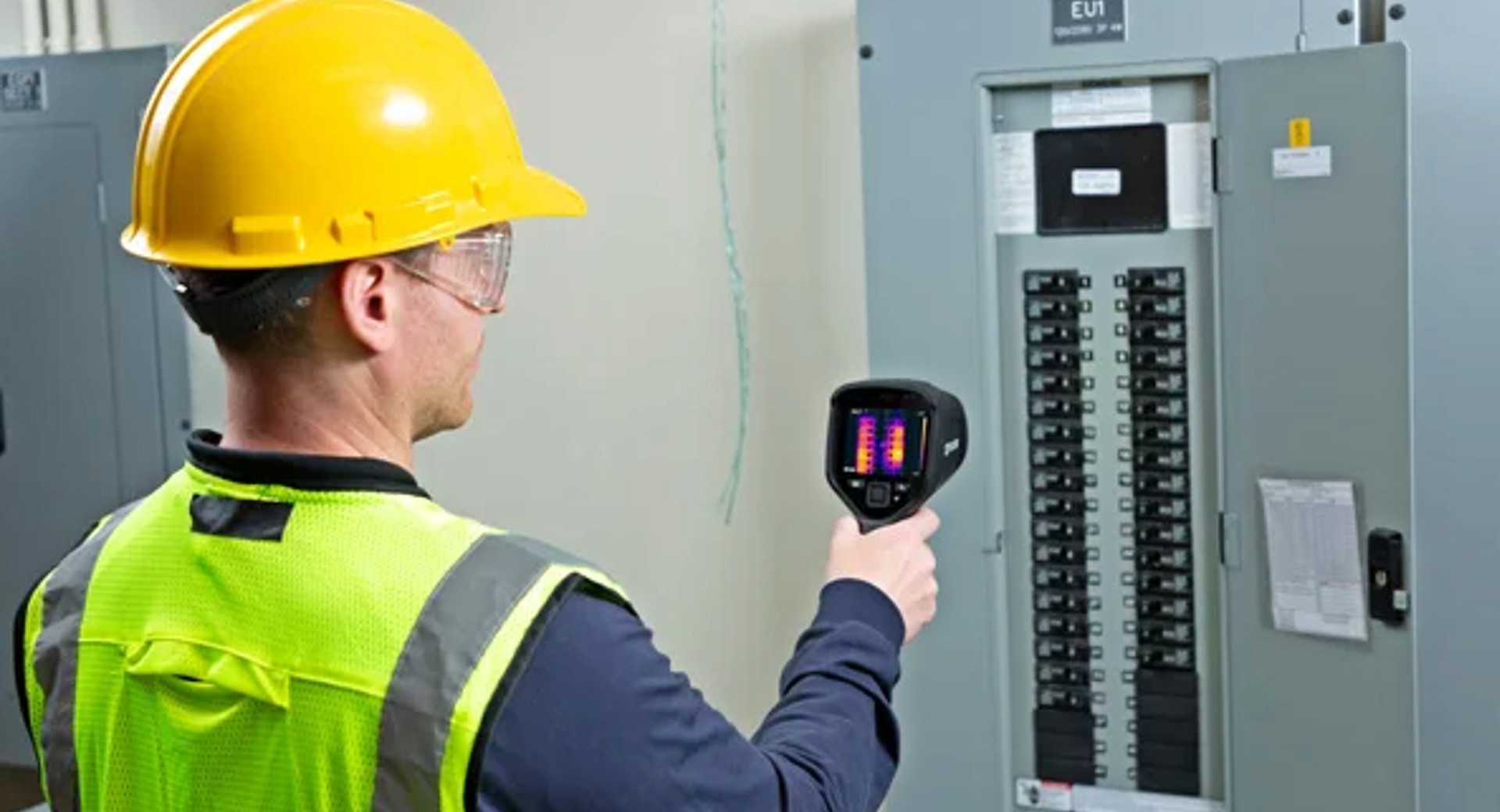

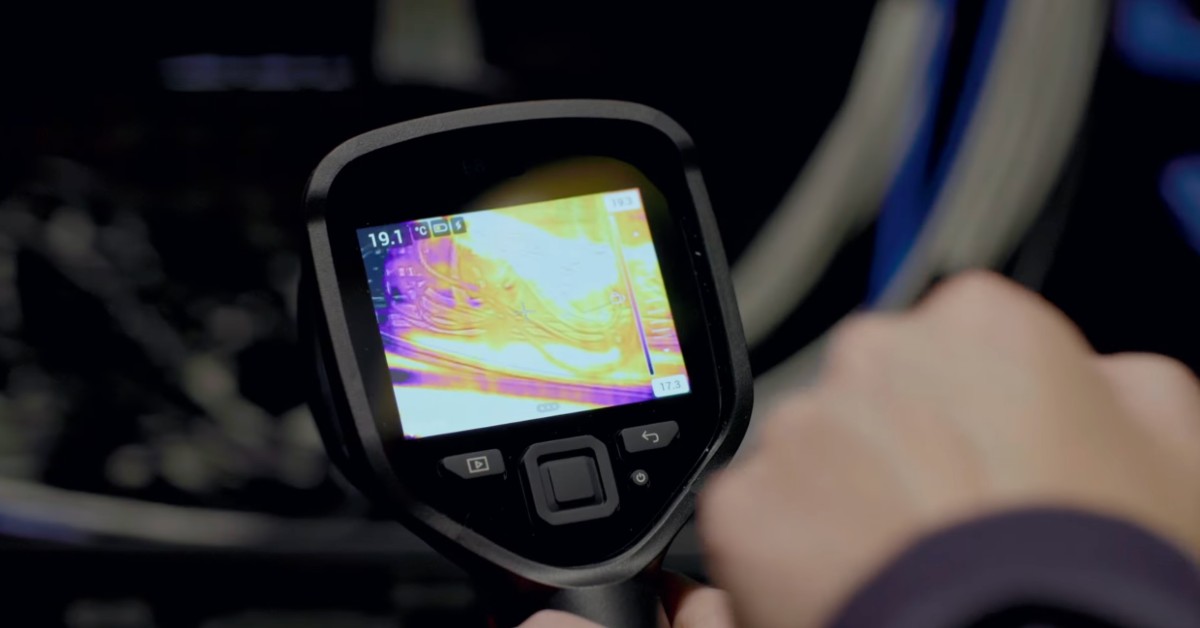

어떤 부품이든 직접 만지거나 다루기 전에, 작업자는 먼저 열화상 장비를 이용해 전체 전기 패널을 점검하는 것이 권장됩니다. 열화상 진단은 전기적 문제가 심각한 고장으로 이어지기 전에 잠재적인 위험 신호를 파악할 수 있는 강력한 도구로, 과열된 부품, 고장 난 부품, 불량 접속부 등에서 나타나는 비정상적인 열 패턴을 감지할 수 있습니다.  열화상 진단 결과를 바탕으로 제때 대응하면 막대한 비용이 드는 가동 중단, 장비 손상, 안전 사고를 예방할 수 있습니다.

FLIR ONE PRO, FLIR C5, FLIR E8 Pro, FLIR E6 Pro 등 열화상 카메라는 전기 패널 내부에서 무슨 일이 일어나고 있는지, 개별 부품에 직접 접촉하지 않고도 뛰어난 인사이트를 제공합니다. 소형 열화상 카메라는 특히 검사가 가장 까다로운 장비까지도 안전하게 비접촉 방식으로 점검할 수 있는 이상적인 진단 도구입니다.

마음가짐에서 시작되는 안전

안전한 전기 점검을 수행하는 것은 산업 엔지니어의 중요한 책임이지만, 이들이 위험을 줄이고 안전을 최우선으로 할 수 있도록 체계적인 프로세스와 지원이 반드시 뒷받침되어야 합니다.

체계적인 접근 방식과 적절한 도구, 그리고 올바른 기술을 활용하면 엔지니어는 위험을 효과적으로 관리하고, 안전 기준을 준수하며, 산업 현장 내 전기 시스템의 신뢰성을 유지할 수 있습니다. 안전은 단순히 체크리스트를 채우는 일이 아니라, 산업 현장의 모든 부분에 스며들어야 하는 마음가짐임을 항상 유념해야 합니다.

Teledyne FLIR의 정밀한 열화상 진단으로 생산 공정을 보호하고, 예기치 않은 가동 중단을 예방하며, 운영의 신뢰성을 유지하세요. 지금 바로 FLIR의 다양한 전기 상태 모니터링 장비를 확인해 보시고, 여러분의 예방 정비 방식을 한 단계 업그레이드해 보세요.
