FLIR Scion이 전력선 검사의 첫 단계를 더 강력하게 만드는 방법

전력선에 대한 열화상 검사는 새로운 것이 아닙니다. 유틸리티 회사들은 헬리콥터 검사를 통해, 그리고 지상 검사원들에게 고출력 열화상 카메라를 제공함으로써 열화상 기술을 자주 활용합니다. 문제는 전통적인 방법은 신뢰할 수 있지만, 비용과 시간 때문에 확장성이 제한된다는 것입니다. FLIR Scion Outdoor Thermal Monocular(OTM)는 열화상 이미징을 통해 대규모 인력을 지원할 수 있습니다.

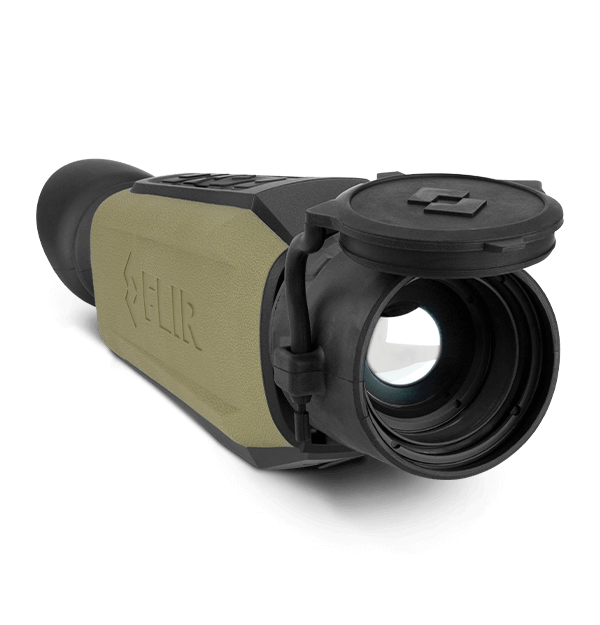

FLIR Scion OTM

불행히도 도시의 일부 지역에서 정전이 발생하는 것은 드문 일이 아닙니다. 이러한 정전의 원인을 찾는 과정은 느리고 지루할 수 있습니다. 전력선에서 결함이 있는 지점을 찾기 위해, 전력선 작업자는 일반적으로 유틸리티 트럭을 타고 전력선 전체를 운전하면서 육안으로 손상을 확인해야 합니다. 밤에 사고가 발생하면, 트럭에 다른 라인맨이 조작하는 고출력 조명을 장착하여 전력선을 가리키는 경우가 많습니다. 작업반이 문제점을 발견하기까지 몇 마일의 전력선 검사를 거쳐야 할 수도 있습니다. 대부분의 전력 문제는 발생 시 열이 나기 때문에 열화상 이미징 기술을 이용하면 검색 과정을 크게 앞당길 수 있습니다.

원거리에서도 선명한 열화상을 생성할 수 있는 카메라는 검사자들이 고장난 전력선에서 문제 위치를 더 잘 파악할 수 있도록 해줍니다. FLIR Scion OTM은 FLIR Boson® 코어 덕분에 640 × 480 해상도의 60 Hz 열화상을 생성합니다. 총 범위는 최대 2400m(1.5마일)에 달하지만, Scion OTM은 수백 미터 떨어진 열점을 대상으로 할 수 있습니다. 즉, 전력선의 넓은 구역을 한 번에 검사한 다음, 문제 영역이 확인되면 더 자세히 다시 검사할 수 있습니다. Scion OTM은 한 손으로 야외에서 사용할 수 있도록 설계되어, 장시간의 검사도 쉽게 수행할 수 있습니다.

과도한 열을 발생시키는 전기 문제는 FLIR Scion에 표시되지만, 아래에서는 전력선에서 발생하는 몇 가지 일반적인 문제를 강조했습니다.

절연체 고장

전력선 절연체는 일반적으로 전기 저항성 물질로 만들어진 원반 모양의 물체로, 전력선이 서로 닿거나 전봇대에 닿지 않도록 하는 데 사용됩니다. 절연체는 기계적, 전기적 스트레스 요인에 견디도록 설계되었지만, 부식, 먼지, 습기 축적 등으로 인해 가끔 고장이 날 수 있습니다. 절연체에 이러한 물질 중 어느 하나라도 상당량 축적되면, 전기가 흐를 때 물질이 가열되어 단안으로 더 밝게 보입니다.

변압기

변압기는 1차 전선에서 전달되는 고전압 전기를 변환하여 고객이 사용할 수 있는 낮은 전압으로 낮춥니다. 이는 저전압 전력망의 핵심적인 부분이며, 고장이 나면 수천 명의 고객에게 광범위한 정전을 초래할 수 있습니다. 부적절한 기계 상태, 전기적 또는 기계적 요소의 점진적인 열화, 잘못된 작동 매개변수 등이 모두 변압기 과열의 원인이 될 수 있습니다. FLIR Scion을 사용하면 평소보다 더 뜨겁게 달궈진 변압기를 쉽게 발견할 수 있습니다.

결함 있는 스플라이스

압축 전에 알루미늄 가닥을 제대로 청소하지 않은 스플라이스는 저항이 더 높은 종단으로 이어질 수 있으며, 결국 고장으로 이어질 수 있습니다. 결함이 있는 스플라이스는 저항이 더 커지고 열화상 이미징에서보면 빛나는 것처럼 보입니다. 이러한 문제를 조기에 발견하면 수리 팀이 더 큰 비용이 드는 사고가 발생하기 전에 전력선을 수정할 수 있습니다.

FLIR Scion OTM은 장거리, 고해상도, 상대적으로 저렴한 비용이라는 장점을 가지고 있기 때문에 대규모 유틸리티 팀에 적합한 도구입니다. Scion은 유틸리티 검사의 완벽한 첫 단계가 될 수 있으며, 유틸리티 회사들이 더 많은 비용이 드는 검사 방법으로 넘어가기 전에 문제 영역을 더 쉽게 식별할 수 있도록 해줍니다.
